Mặt bích công nghiệp: Tiêu chuẩn, Phân loại và Ứng dụng thực tế

Trong hệ thống đường ống công nghiệp hiện đại, việc kết nối các đoạn ống, van và thiết bị đòi hỏi sự linh hoạt và độ kín khít tuyệt đối. Mặt bích (Flange) đóng vai trò là giải pháp kết nối cơ khí tối ưu nhất hiện nay. Khác với phương pháp hàn chết, mặt bích cho phép tháo rời để bảo trì, kiểm tra hoặc thay thế linh kiện mà không gây hư hại đến cấu trúc đường ống. Bài viết này cung cấp cái nhìn chuyên sâu về các hệ tiêu chuẩn mặt bích toàn cầu và cách lựa chọn phụ kiện phù hợp cho từng dự án cụ thể.

1. Mặt bích và vai trò của vật liệu này trong hệ thống áp lực

Mặt bích là phụ kiện cơ khí có dạng hình tròn hoặc hình vuông, được đúc hoặc gia công từ phôi thép nguyên khối. Chức năng chính của mặt bích là tạo ra một mặt phẳng tiếp xúc để kết nối hai thành phần trong hệ thống đường ống thông qua hệ thống bu lông và gioăng (gasket).

Vai trò cốt lõi trong vận hành

• Khả năng tháo lắp linh hoạt: Đây là ưu điểm lớn nhất so với mối hàn. Trong các hệ thống lọc hóa dầu hoặc xử lý nước thải, việc vệ sinh đường ống định kỳ là bắt buộc. Mặt bích giúp kỹ thuật viên tháo dỡ các phân đoạn ống chỉ trong thời gian ngắn.
• Phân phối áp suất đều: Thiết kế các lỗ bu lông đối xứng giúp lực ép lên bề mặt gioăng được phân bổ đồng nhất. Điều này ngăn chặn tình trạng rò rỉ lưu chất ở áp suất cao.
• Khả năng thích ứng vật liệu: Mặt bích cho phép kết nối các đoạn ống có vật liệu khác nhau, ví dụ kết nối ống thép mạ kẽm với van đồng hoặc thiết bị đo lường bằng inox.

Tại các đơn vị cung cấp uy tín như Thép Hùng Phát, mặt bích được gia công theo yêu cầu và luôn được kiểm định nghiêm ngặt về độ phẳng bề mặt và độ đồng tâm của lỗ bu lông để đảm bảo hiệu quả kết nối tối đa.

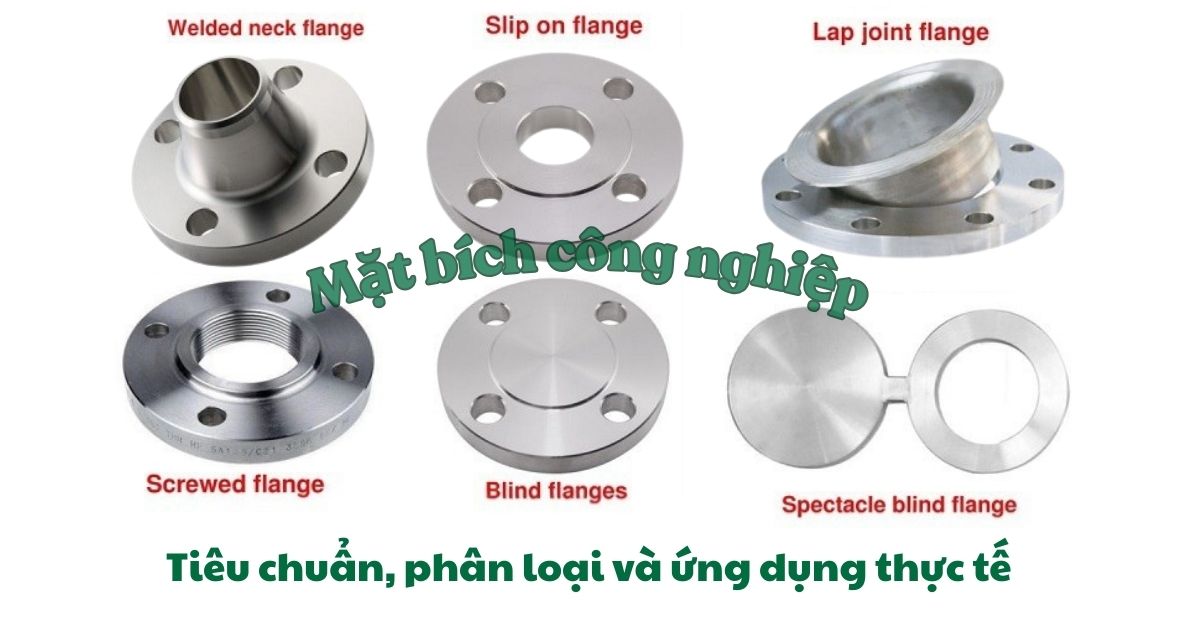

2. Phân loại mặt bích theo cấu tạo và phương thức lắp đặt

Mỗi loại mặt bích được thiết kế để giải quyết một bài toán kỹ thuật riêng biệt về áp suất, nhiệt độ và không gian lắp đặt.

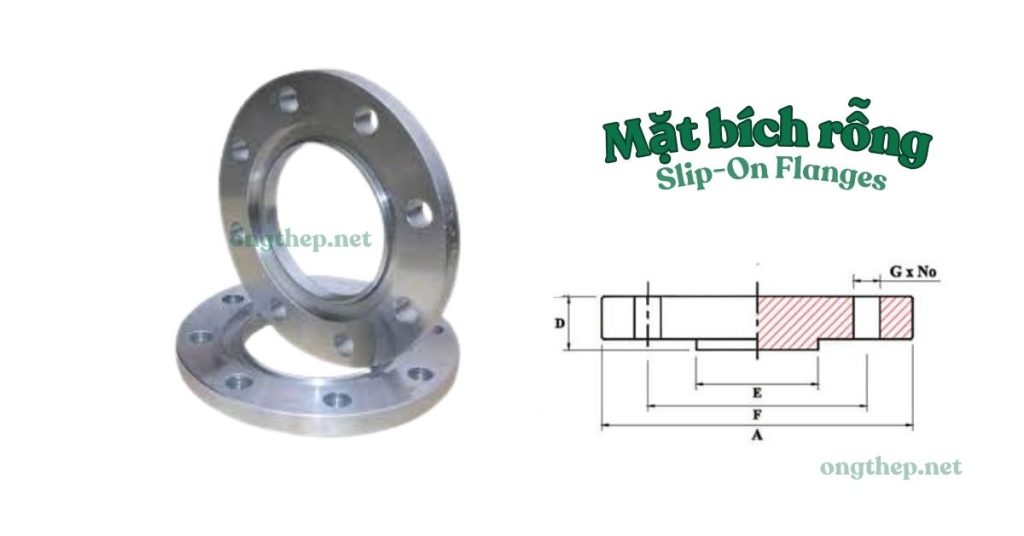

2.1. Mặt bích rỗng (Slip-On Flanges – SO)

Mặt bích rỗng (hay bích lỗ) là loại phụ kiện cơ khí dạng đĩa có lỗ ở tâm và các lỗ bu lông xung quanh, được sử dụng để kết nối ống, van, máy bơm với hệ thống ống dẫn, cho phép dòng chảy lưu thông liên tục. Chúng thường làm từ thép, inox, gang, nhựa, phổ biến trong các hệ thống cấp thoát nước, PCCC, công nghiệp dầu khí.

Đây là loại mặt bích phổ biến nhất trong các ứng dụng dân dụng và công nghiệp nhẹ.

• Cấu tạo: Đường kính trong của bích lớn hơn đường kính ngoài của ống một khoảng nhỏ (khoảng 1.5mm – 3mm).
• Lắp đặt: Ống được xỏ xuyên qua lỗ bích, sau đó thợ hàn tiến hành hàn cả mặt trong và mặt ngoài của bích để cố định.
• Ưu điểm: Chi phí chế tạo thấp, dễ căn chỉnh khi lắp đặt và không đòi hỏi kỹ thuật cắt ống cực kỳ chính xác. Tuy nhiên, khả năng chịu áp lực thấp hơn so với loại bích cổ cao do cấu trúc mối hàn góc.

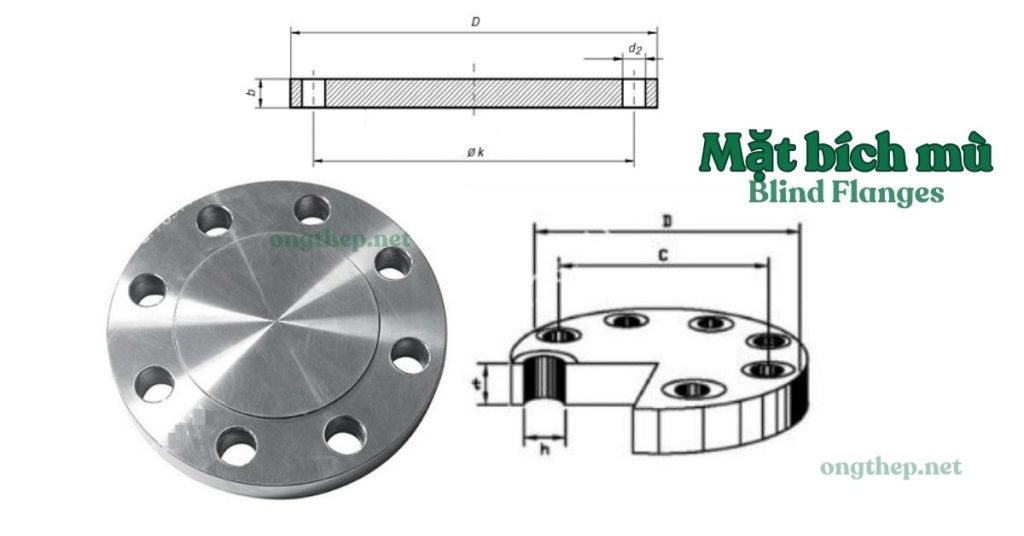

2.2. Mặt bích mù (Blind Flanges – BL)

Mặt bích mù (hay mặt bích đặc) là loại mặt bích hoàn toàn không có lỗ ở giữa. Nó được sử dụng để bịt kín các đầu ống chờ hoặc các vị trí cần ngăn chặn dòng chảy tạm thời. Đây là một thiết bị không chỉ tạo điểm kết thúc mà còn giúp đảm bảo an toàn trong các hệ thống dẫn chất lỏng, khí, hoặc hơi.

• Ứng dụng: Thường dùng trong việc thử áp suất hệ thống hoặc cách ly các phân đoạn đường ống đang bảo trì.
• Áp lực: Bích mù chịu ứng suất cơ học rất lớn do áp lực dòng chảy trực diện. Do đó, độ dày của bích mù thường lớn hơn các loại bích rỗng cùng kích thước.

2.3. Mặt bích cổ cao (Weld Neck Flanges – WN)

Mặt bích cổ cao là loại rỗng giữa và có phần cổ dài, được thiết kế để hàn trực tiếp vào đường ống hoặc phụ kiện bằng phương pháp hàn vát mép (BW).

Đây là “ông vua” của các loại mặt bích trong môi trường khắc nghiệt.

• Cấu tạo: Có một đoạn cổ dài (hub) thuôn nhọn từ trên xuống dưới.
• Lắp đặt: Đầu cổ bích được hàn đối đầu trực tiếp với đầu ống. Điều này giúp đường hàn có độ bền tương đương với thân ống.
• Ưu điểm: Chịu được áp suất cực cao, nhiệt độ biến thiên mạnh và rung động lớn. Đoạn cổ cao giúp giảm sự tập trung ứng suất tại chân mặt bích, kéo dài tuổi thọ hệ thống.

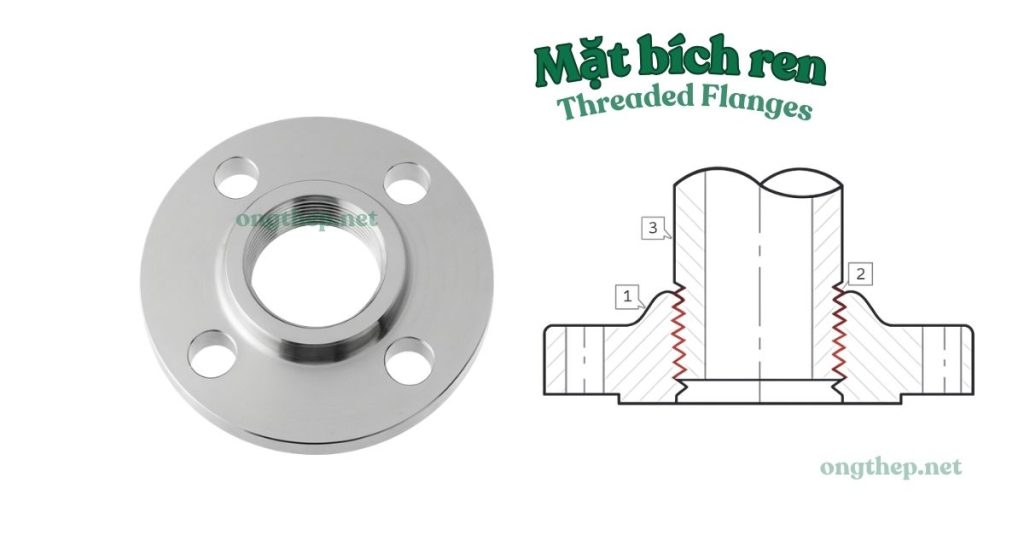

2.4. Mặt bích ren (Threaded Flanges – TH)

Mặt bích ren là loại bích được gia công ren ở lỗ trung tâm, kết nối với ống bằng hệ thống ren (thường là ren NPT hoặc BSPT) thay vì hàn.

• Ưu điểm: Có thể lắp đặt tại các khu vực dễ cháy nổ, nơi không được phép sử dụng máy hàn tia lửa điện.
• Hạn chế: Chỉ sử dụng cho các hệ thống ống có thành dày (để tiện ren) và áp suất thấp. Nếu áp suất quá cao, rò rỉ qua các khe ren là điều khó tránh khỏi.

2.5. Mặt bích lồng (Lap Joint Flanges – LJ)

Mặt bích lồng là loại không hàn trực tiếp vào ống, mà lồng rời qua một đoạn ống phụ có đầu loe (Stub End). Thiết kế này cho phép bích xoay tự do quanh ống, dễ dàng căn chỉnh lỗ bu lông khi lắp đặt, tháo rời và phù hợp cho hệ thống cần bảo trì thường xuyên.
Loại này gồm hai phần: một đầu nối (Stub End) hàn vào ống và một vòng bích rỗng lồng bên ngoài.

• Ứng dụng: Thường dùng cho hệ thống ống bằng vật liệu đắt tiền như thép không gỉ hoặc hợp kim đặc biệt. Phần Stub End tiếp xúc với lưu chất sẽ làm bằng inox, còn vòng bích bên ngoài có thể làm bằng thép carbon rẻ tiền để tiết kiệm chi phí.

3. Hệ thống tiêu chuẩn mặt bích quốc tế: Thông số kỹ thuật chi tiết

Để đảm bảo tính lắp lẫn toàn cầu, mặt bích phải được sản xuất theo các bộ tiêu chuẩn thống nhất. Việc hiểu sai tiêu chuẩn là nguyên nhân hàng đầu dẫn đến sai lệch lỗ bu lông tại công trình.

3.1. Tiêu chuẩn ASME/ANSI (Hoa Kỳ)

Tiêu chuẩn ASME B16.5 là quy chuẩn phổ biến nhất thế giới cho mặt bích từ NPS 1/2 đến NPS 24.

• Phân cấp áp lực (Class): 150, 300, 400, 600, 900, 1500, 2500.
• Đặc điểm: Class càng cao, độ dày bích càng lớn và số lượng lỗ bu lông càng nhiều. Ví dụ, một mặt bích Class 150 sẽ có độ dày và kích thước bu lông khác hoàn toàn so với Class 300 dù cùng kích thước đường ống.
• Vật liệu tiêu biểu: ASTM A105 (thép carbon chịu nhiệt), ASTM A182 (thép không gỉ).

3.2. Tiêu chuẩn JIS (Nhật Bản)

Tiêu chuẩn JIS B2220 được sử dụng rộng rãi tại Việt Nam nhờ sự phổ biến của các thiết bị máy móc Nhật Bản và Hàn Quốc.

• Phân cấp áp lực (K): 5K, 10K, 16K, 20K, 30K.
• Phân tích kỹ thuật: Ký hiệu “K” đại diện cho kgf/cm². Mặt bích JIS 10K là loại thông dụng nhất, chịu được áp suất thử nghiệm tĩnh khoảng 14kgf/cm².
• Lưu ý: Mặt bích JIS 10K không thể lắp vừa với mặt PN10 của châu Âu dù cùng chỉ số áp suất, do khoảng cách tâm lỗ bu lông (PCD) khác nhau hoàn toàn. Đây là kiến thức quan trọng mà các kỹ sư cần lưu ý khi đặt hàng tại các kho thép như Thép Hùng Phát.

3.3. Tiêu chuẩn DIN/EN (Châu Âu)

Tiêu chuẩn DIN (Đức) và sau này là EN 1092-1 (Châu Âu) định nghĩa mặt bích theo chỉ số PN (Pressure Nominal).

• Phân cấp áp lực (PN): PN6, PN10, PN16, PN25, PN40, PN63, PN100.
• Ứng dụng: Thường thấy trong các hệ thống xử lý nước, chiller, PCCC theo tiêu chuẩn châu Âu. Kích thước mặt bích PN16 thường được dùng làm chuẩn chung cho nhiều loại van công nghiệp hiện nay.

4. Phân tích các loại bề mặt tiếp xúc

Bề mặt tiếp xúc là yếu tố quyết định khả năng ngăn chặn rò rỉ của mối nối. Việc lựa chọn loại bề mặt tiếp xúc phải dựa trên sự tương thích giữa áp suất vận hành và đặc tính của gioăng (gasket).

5. Vật liệu chế tạo và đặc tính cơ lý

Vật liệu quyết định giới hạn nhiệt độ và khả năng chống ăn mòn của mặt bích. Tại thị trường Việt Nam, mặt bích thường được sản xuất từ 3 nhóm vật liệu chính sau:

6. Quy trình kiểm tra chất lượng và thử nghiệm

Để một mặt bích đủ điều kiện đưa vào công trình, nó phải trải qua các bước kiểm soát gắt gao. Đây là yếu tố mà các đối tác lớn luôn tin tưởng khi làm việc với Thép Hùng Phát.

6.1. Kiểm tra kích thước hình học

Kỹ thuật viên sử dụng thước kẹp điện tử và dưỡng đo để kiểm tra:

• Đường kính ngoài (OD) và đường kính trong (ID).
• Độ dày mặt bích (Thickness).
• Khoảng cách tâm lỗ bu lông (PCD): Đây là thông số quan trọng nhất để đảm bảo hai mặt bích có thể kết nối được với nhau.

6.2. Kiểm tra bề mặt và độ nhám

Đối với bề mặt RF, độ nhám tiêu chuẩn phải nằm trong khoảng 125 – 250 micro-inch. Những đường vân đồng tâm này giúp giữ gioăng cố định, không bị trượt hoặc thổi bay dưới áp suất cao.

6.3. Thử nghiệm thành phần hóa học

Sử dụng máy quang phổ để phân tích hàm lượng Carbon, Crom, Niken. Bước này đảm bảo mặt bích được sản xuất đúng mác thép đã cam kết trong chứng chỉ CO/CQ.

7. Kỹ thuật lắp đặt, Bảo trì và Giải pháp tối ưu hệ thống mặt bích

Việc sở hữu một mặt bích đúng tiêu chuẩn chỉ là điều kiện cần. Điều kiện đủ để hệ thống vận hành an toàn là quy trình lắp đặt chuẩn kỹ thuật và chiến lược bảo trì định kỳ.

7.1. Quy trình siết bu lông mặt bích

Siết bu lông không đúng trình tự là nguyên nhân hàng đầu gây vênh mặt bích và rò rỉ gioăng. Kỹ thuật viên phải tuân thủ nguyên tắc siết đối xứng.

• Bước 1: Làm sạch bề mặt tiếp xúc và kiểm tra độ song song của hai mặt bích. Khoảng cách giữa hai mặt bích phải đồng đều trên toàn bộ chu vi.
• Bước 2: Đặt gioăng vào vị trí trung tâm. Lưu ý không sử dụng lại gioăng cũ đã qua sử dụng.
• Bước 3: Bắt bu lông bằng tay để cố định vị trí.
• Bước 4: Sử dụng cờ lê lực (Torque wrench) siết theo sơ đồ hình sao. Đầu tiên siết 30% lực định mức, sau đó tăng lên 60% và cuối cùng là 100% lực siết tiêu chuẩn.

Lợi ích: Đảm bảo áp lực nén lên gioăng đồng nhất, kéo dài tuổi thọ mối nối và tránh biến dạng cơ học cho mặt bích.

7.2. Các lỗi thường gặp và phương pháp xử lý

Trong quá trình vận hành, hệ thống mặt bích có thể phát sinh các sự cố sau:

• Rò rỉ tại mối nối: Thường do lực siết không đủ hoặc gioăng bị lão hóa. Cách xử lý là kiểm tra lại lực siết hoặc thay thế gioăng mới phù hợp với nhiệt độ lưu chất.
• Mặt bích bị ăn mòn điểm: Xảy ra khi vật liệu bích không tương thích với hóa chất trong đường ống. Cần nâng cấp lên mặt bích inox 316L hoặc mặt có lớp phủ Epoxy.
• Nứt vỡ tại chân lỗ bu lông: Do siết quá lực hoặc hiện tượng mỏi kim loại trong môi trường rung động mạnh. Trường hợp này bắt buộc phải thay thế mặt bích mới để đảm bảo an toàn.

7.3. So sánh tương đương giữa các hệ tiêu chuẩn

Một trong những khó khăn của kỹ sư là tìm sản phẩm thay thế khi không có đúng tiêu chuẩn thiết kế.

• JIS 10K vs PN16: Dù cùng chịu áp suất tương đương nhưng PCD (khoảng cách tâm lỗ) thường khác nhau. Không nên lắp lẫn nếu không có bộ chuyển đổi.
• ANSI Class 150 vs PN16: Có sự tương đồng nhất định về khả năng chịu áp nhưng kích thước bu lông hệ inch và hệ mét sẽ gây khó khăn khi lắp đặt.

=> Lời khuyên: Luôn ưu tiên sử dụng mặt bích đồng bộ tiêu chuẩn từ các nhà cung cấp có dải sản phẩm rộng để tránh sai sót lắp đặt tại công trường.

7.4. Kinh nghiệm lựa chọn

• Với hệ thống nước dân dụng: Ưu tiên tiêu chuẩn JIS 10K hoặc PN10 bằng thép mạ kẽm để tối ưu chi phí.
• Với hệ thống khí nén áp lực cao: Bắt buộc sử dụng mặt bích cổ cao (WN) tiêu chuẩn ASME Class 300 trở lên.
• Với môi trường có tính axit: Chỉ sử dụng mặt bích inox 316 để đảm bảo tuổi thọ trên 20 năm.

8. Kết luận

Tuy chỉ là một phụ kiện nhỏ trong tổng thể công trình nhưng lại nắm giữ vai trò huyết mạch trong việc đảm bảo tính liên kết và an toàn áp lực. Việc hiểu rõ các hệ tiêu chuẩn ASME, JIS, DIN hay quy trình kiểm soát vật liệu A105, SS304 không chỉ giúp kỹ sư tối ưu hóa thiết kế mà còn giúp doanh nghiệp tiết kiệm đáng kể chi phí vận hành lâu dài.
