Ống Inox 304 – Mới nhất, chi tiết nhất từ cấu trúc, tiêu chuẩn đến ứng dụng

Trong hệ sinh thái vật liệu cơ khí hiện đại, ống inox 304 (thép không gỉ Austenitic) đóng vai trò xương sống cho các hệ thống đòi hỏi sự bền bỉ tuyệt đối. Sự kết hợp giữa khả năng kháng oxy hóa vượt trội và độ dẻo dai cơ học khiến loại vật liệu này trở thành lựa chọn ưu tiên tại các công trình trọng điểm của Việt Nam. Bài viết này sẽ phân tích sâu các khía cạnh kỹ thuật từ cấp độ phân tử đến quy trình chế tạo thực tế của dòng sản phẩm chủ lực này.

1. Bản chất khoa học và Cấu trúc tinh thể Austenitic

Thép không gỉ 304 không chỉ đơn thuần là sắt pha trộn với các nguyên tố khác. Đây là một hợp kim được tính toán tỉ mỉ để đạt được cấu trúc mạng tinh thể lập phương tâm mặt (FCC), hay còn gọi là pha Austenit.

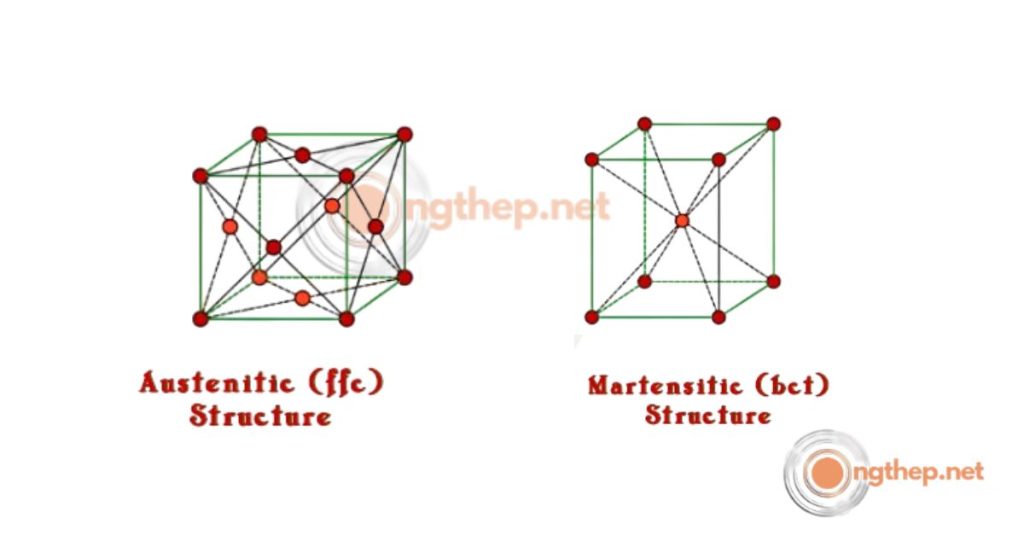

1.1. Cấu trúc mạng tinh thể FCC và lợi ích cơ lý

Cấu trúc FCC giúp các nguyên tử sắp xếp sít sao nhưng vẫn giữ được độ linh động nhất định.

Điều này mang lại cho ống inox 304 ba đặc tính cơ học quan trọng:

• Khả năng biến dạng nguội: Vật liệu có thể uốn, kéo dãn hoặc dập sâu mà không làm đứt gãy liên kết kim loại.
• Độ bền ở nhiệt độ âm: Không giống như thép carbon trở nên giòn và dễ vỡ ở nhiệt độ thấp, inox 304 vẫn giữ được độ dẻo dai ở môi trường dưới 0°C (Cryogenic).
• Tính không từ tính: Ở trạng thái ủ hoàn toàn, pha Austenit khiến ống không bị hút bởi nam châm. Đây là tiêu chuẩn vàng để nhận diện inox 304 nguyên bản tại hệ thống Thép Hùng Phát.

1.2. Sự hình thành lớp màng thụ động

Khả năng “không gỉ” của ống inox 304 bắt nguồn từ hiện tượng thụ động hóa bề mặt. Khi nồng độ Crom đạt trên 10.5%, nó sẽ kết hợp với oxy trong khí quyển để tạo ra lớp màng Cr2O3 dày khoảng 1-5 nanomet. Lớp màng này cực kỳ bền vững, không màu và có khả năng tự phục hồi ngay lập tức nếu bề mặt ống bị trầy xước cơ học.

2. Phân tích thành phần hóa học và Biến thể 304L chuyên dụng

Thành phần hóa học là yếu tố tiên quyết quyết định tuổi thọ của hệ thống đường ống. Mọi sai lệch nhỏ trong tỷ lệ phần trăm các nguyên tố đều dẫn đến nguy cơ hỏng hóc sớm.

2.1. Vai trò của các nguyên tố chính (𝐶𝑟, 𝑁𝑖, 𝑀𝑛, 𝐶)

• Crom (18.0% – 20.0%): Là nguyên tố tạo nên khả năng kháng oxy hóa. Thiếu Crom, ống thép sẽ mất đi lớp bảo vệ và bị rỉ sét như thép thông thường.
• Niken (8.0% – 10.5%): Là nguyên tố đắt đỏ nhất trong hợp kim. Niken đóng vai trò ổn định pha Austenit, tăng cường độ bóng bề mặt và cải thiện khả năng kháng axit hữu cơ.
• Mangan (Tối đa 2.0%): Hỗ trợ khử oxy trong quá trình nấu luyện và góp phần ổn định cấu trúc thép.
• Carbon (Tối đa 0.08%): Carbon giúp tăng độ cứng nhưng nếu hàm lượng quá cao sẽ gây hại cho khả năng chống ăn mòn tại mối hàn.

2.2. Biến thể 304L (Low Carbon) trong kỹ thuật hàn

Trong các dự án sử dụng ống inox 304 công nghiệp dày, việc hàn nối là bắt buộc. Khi đó, biến thể 304L (C ≤ 0.03%) được các chuyên gia đặc biệt khuyến nghị.

• Nguy cơ kết tủa Carbide: Khi hàn ở nhiệt độ cao, Carbon trong inox 304 thường kết hợp với Crom để tạo thành hợp chất Cr23C6 tại biên giới hạt. Điều này làm cạn kiệt lượng Crom bảo vệ, gây ra lỗi “ăn mòn liên tinh thể”.
• Giải pháp 304L: Nhờ hàm lượng Carbon cực thấp, quá trình kết tủa này bị triệt tiêu, giúp mối hàn bền bỉ và không cần xử lý nhiệt sau hàn.

3. Phân loại ống Inox 304

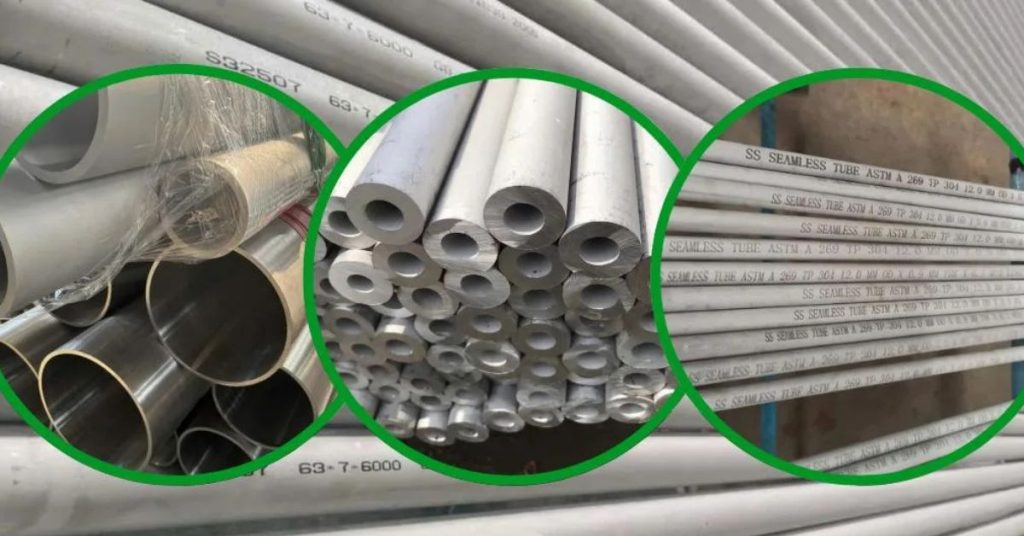

3.1. Ống Inox 304 đúc

Ống đúc là dòng sản phẩm cao cấp nhất, được chế tạo từ một phôi thép tròn đặc. Qua quá trình đùn ép hoặc đục lỗ nhiệt, phôi thép được kéo dãn để tạo thành hình ống.

• Quy trình chế tạo: Phôi thép được nung nóng đến nhiệt độ tái kết tinh, sau đó được đẩy qua một mũi khoan và hệ thống con lăn cán nóng. Quá trình này không sử dụng phương pháp hàn, giúp cấu trúc tinh thể Austenit được liên tục và đồng nhất trên toàn bộ tiết diện.
• Đặc tính áp suất: Do không có mối nối, ống đúc có khả năng chịu áp suất cực cao mà không lo ngại về sự cố rò rỉ tại đường hàn. Hệ số hiệu quả mối hàn (E) của ống đúc mặc định là 1.0.
• Dung sai kỹ thuật: Ống đúc thường có độ dày thành ống không đồng đều tuyệt đối so với ống hàn, nhưng khả năng chịu nhiệt và hóa chất lại vượt trội.
• Ứng dụng thực tế: Hệ thống trao đổi nhiệt, đường ống dẫn hơi áp suất cao, hoặc hệ thống thủy lực trong môi trường ăn mòn mạnh…

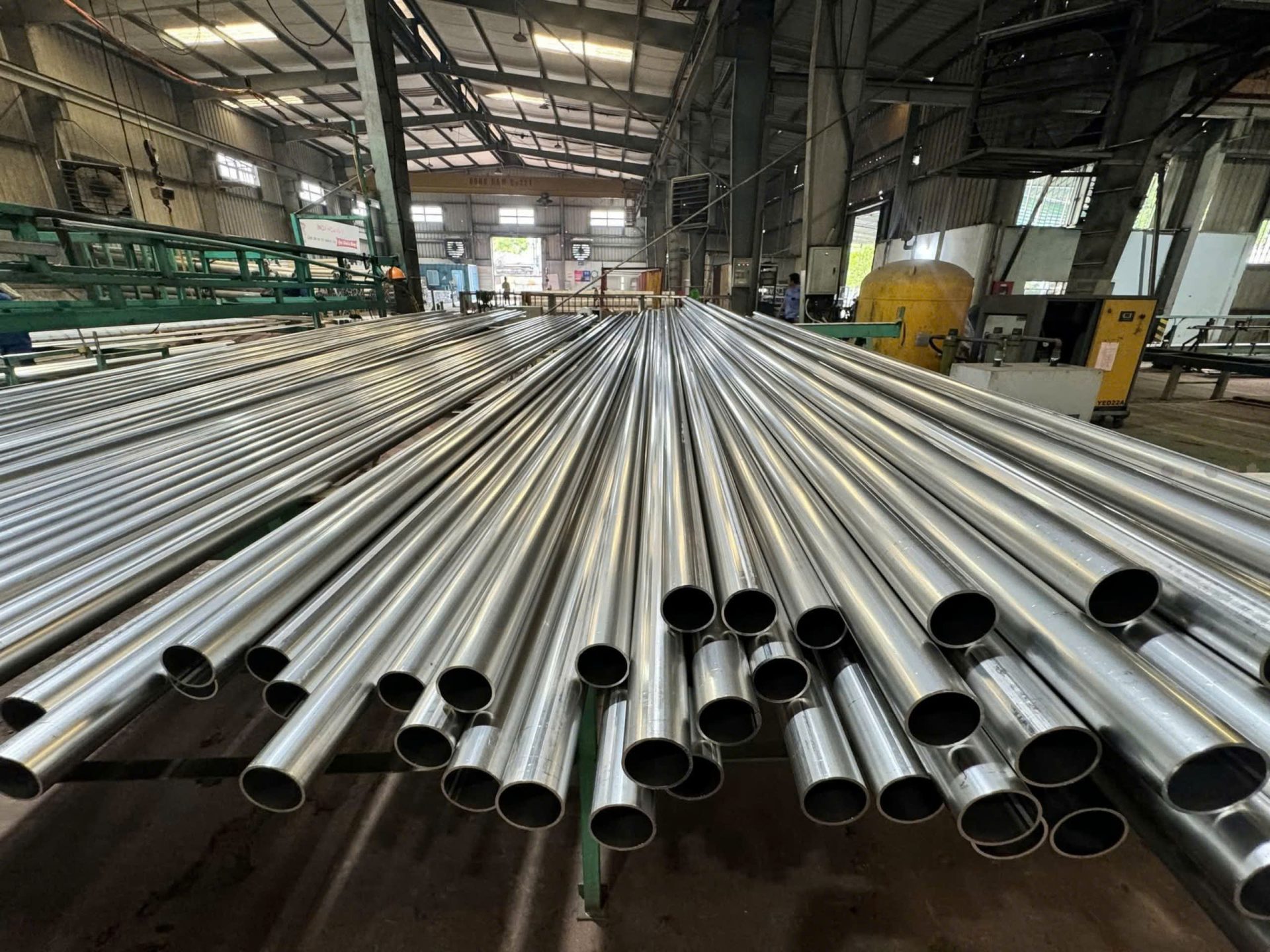

3.2. Ống Inox 304 hàn

Ống hàn được sản xuất từ inox cuộn hoặc tấm. Sau khi trải qua hệ thống lô cán để tạo hình trụ, hai mép của tấm thép được làm nóng chảy và gắn kết lại bằng kỹ thuật hàn hiện đại.

• Công nghệ hàn TIG: Đây là kỹ thuật phổ biến nhất. Hồ quang điện tạo ra giữa điện cực Tungsten và vật liệu hàn trong môi trường khí Argon bảo vệ. Mối hàn TIG có độ ngấu sâu, cực kỳ mịn và ít tạp chất.
• Công nghệ hàn Laser: Sử dụng chùm tia laser cường độ cao để làm nóng chảy cục bộ. Phương pháp này giảm thiểu vùng ảnh hưởng nhiệt (HAZ), giúp bảo vệ tối đa đặc tính chống ăn mòn của ống inox 304.
• Hệ số mối hàn: Theo tiêu chuẩn ASME, ống hàn có hệ số hiệu quả mối hàn dao động từ 0.8 đến 1.0.
• Ưu thế kinh tế: Sản xuất ống hàn nhanh hơn, chi phí năng lượng thấp hơn và độ đồng tâm  cực kỳ chính xác.

3.3. Phân loại ống inox 304 theo tiêu chuẩn độ bóng bề mặt

Độ bóng bề mặt không chỉ phục vụ thẩm mỹ mà còn ảnh hưởng đến khả năng chống bám bẩn và ăn mòn rỗ của ống inox 304.

• Bề mặt No.1: Bề mặt xám đen, nhám. Đây là sản phẩm sau khi cán nóng và ủ, tẩy gỉ bằng axit. Thường dùng cho ống công nghiệp dày, nơi yêu cầu chức năng quan trọng hơn ngoại quan.
• Bề mặt No.2B: Bề mặt bóng mờ, mịn hơn No.1. Đây là kết quả của quá trình cán nguội. Loại này rất phổ biến trong các ứng dụng bình chứa, bồn lọc.
• Bề mặt BA: Bề mặt bóng gương nhờ được ủ trong lò kín chứa khí hydro. Đây là tiêu chuẩn bắt buộc cho các hệ thống yêu cầu độ sạch cao.
• Bề mặt HL và No.4: Bề mặt có các vết xước mịn đều. Được ứng dụng chủ yếu trong trang trí nội ngoại thất cao cấp.

3.4. Phân loại theo mục đích sử dụng chuyên biệt

Để tối ưu hóa chi phí đầu tư cho doanh nghiệp, việc phân loại dựa trên nhu cầu vận hành thực tế là vô cùng quan trọng:

• Ống Inox công nghiệp: Tập trung vào các thông số Schedule (Sch10, Sch40, Sch80). Loại này được sản xuất theo tiêu chuẩn ASTM A312, tập trung vào độ bền cơ học và khả năng chịu tải của hệ thống đường ống.
• Ống Inox trang trí: Sản xuất theo tiêu chuẩn ASTM A554. Điểm cốt lõi là độ bóng và độ chính xác của đường kính ngoài. Loại này thường mỏng (từ 0.4mm đến 2.0mm) để tiết kiệm vật liệu nhưng vẫn đảm bảo độ cứng vững cho khung kết cấu.
• Ống Inox vi sinh: Phải đáp ứng tiêu chuẩn ASTM A270. Ngoài việc kiểm tra thành phần hóa học, mặt trong của ống phải được đánh bóng điện hóa để đạt độ nhám Ra < 0.4 – 0.8 micrômét ngăn chặn sự hình thành màng sinh học.

4. Hệ thống thông số quy cách và cách tra cứu bảng kỹ thuật tiêu chuẩn 2026

Trong kỹ thuật hệ thống đường ống, việc hiểu sai các ký hiệu thông số là nguyên nhân trực tiếp dẫn đến sai sót trong lắp đặt và lãng phí vật tư. Đối với ống inox 304, hệ thống quy cách được chuẩn hóa theo các tổ chức quốc tế như ASME và ASTM.

4.1. Khái niệm Kích thước danh định (NPS) và Đường kính định danh (DN)

Khác với các loại ống nhựa dân dụng, kích thước của ống inox 304 không được gọi theo đường kính ngoài thực tế. Kỹ sư cần phân biệt rõ hai hệ thống ký hiệu:

• NPS (Nominal Pipe Size): Tiêu chuẩn của Bắc Mỹ, đơn vị tính bằng Inch.
• DN (Diameter Nominal): Tiêu chuẩn châu Âu (ISO) và Việt Nam, đơn vị tính bằng Milimet.

*Quy tắc chuyển đổi cần lưu ý:

• Với ống từ NPS 1/8 đến NPS 12: Đường kính ngoài thực tế (OD) luôn lớn hơn số danh định. => Ví dụ: Ống NPS 1 (DN25) có OD thực tế là 33.4mm.
• Với ống từ NPS 14 trở lên: Đường kính ngoài thực tế đúng bằng số danh định nhân với 25.4. => Ví dụ: Ống NPS 14 có OD là 355.6mm.

4.2. Tiêu chuẩn độ dày thành ống (Schedule – Sch)

Độ dày của ống inox 304 không được ký hiệu bằng số mm đơn thuần mà thông qua chỉ số Schedule (thường viết tắt là Sch). Trong tiêu chuẩn ASME B36.19M dành riêng cho thép không gỉ, các ký hiệu độ dày sẽ có thêm hậu tố “S” (Stainless Steel).

• Sch 5S & Sch 10S: Thành ống mỏng, dùng cho các hệ thống áp suất thấp hoặc yêu cầu trọng lượng nhẹ để tối ưu chi phí.
• Sch 40S: Độ dày tiêu chuẩn phổ biến nhất, đáp ứng tốt hầu hết các ứng dụng công nghiệp và xây dựng.
• Sch 80S: Thành ống dày, chịu áp suất cao và có khả năng chống mỏi tốt hơn trong môi trường rung động.

*Lưu ý:

Với cùng một chỉ số Sch, đường kính ống càng lớn thì độ dày thực tế (tính bằng mm) sẽ càng tăng. Đây là điểm mấu chốt khi tính toán khả năng chịu lực của hệ thống.

4.3. Dung sai kỹ thuật theo tiêu chuẩn ASTM A312

Không có một cây ống nào đạt độ chính xác tuyệt đối 100%. Tiêu chuẩn quốc tế cho phép ống inox 304 có một mức sai số nhất định:

• Dung sai đường kính ngoài (OD): Thường dao động từ ±0.4mm đến ±1.2mm tùy kích thước ống.
• Dung sai độ dày: Không được thấp hơn 12.5% so với độ dày định danh.
• Độ thẳng: Độ lệch không vượt quá 3mm trên mỗi 1.5 mét chiều dài ống.

Các thông số này được đội ngũ tại Thép Hùng Phát kiểm tra nghiêm ngặt trước khi xuất xưởng, đảm bảo khả năng lắp ghép chính xác với các loại phụ kiện mặt bích và van công nghiệp.
